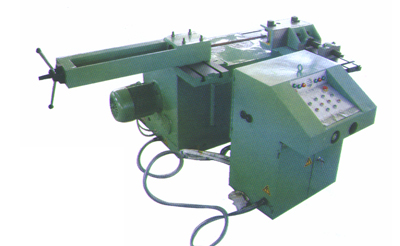

弯管机

WC27-108型

　　WC27-1 0 8在70年代—80年代为机械工业部定型产品，主传动为机楠传动，飞溅润滑。导向夹紧采用液压夹紧，管子夹紧采用偏心夹紧，在机床主轴上设有弯曲角度标尺可清楚地反映出角度的数值。

名称	数值	单位	备注
最大弯管能力	Φ108X6	mm	A3
最大弯曲半径	500	mm	可加长
最小弯曲半径	30	mm
主电机功率	7.5	kw	1420r/mm
油泵电机功率	1.5	kw	1450r/mm
机床总重	3500	kg	约

-----------------------------------------------------------------------------------------------------------

剪板机,折弯机,卷板机

该机系冷态弯管机．即在室温下不加任何填料而采用芯棒或不用芯棒弯曲管子的一种成形设备．可弯曲各种符合规定的平面管与空间管，更换模具后．可以弯制各种圆钢、角钢、槽钢等型材。适用于造船、锅炉、石油、化工、航空、金属结构及机械制造诸行业。该机为全液压传动，各动作均由电气集中控制。整机结构合理，性能可靠。操作灵活，维护方便，是金属管材、型材弯曲成形的理想设备

W27Y-159*14

机器型号		单位	W27Y-159*14	W27Y-219*8	Y27Y-219*18
弯曲最大管材(直径*壁厚）		mm	159*14	219*8	219*18
管材屈服极限		mpa	≤245	≤245	≤245
最大弯曲角度		o	195	195	195
最大规格管材最小直径		mm	480	650	660
弯曲半径范围		mm	250-800	250-800	400-1000
夹块、滚轮行程式		mm	180	180	250
弯曲速度		r/min	0.4	0.4	0.5-0.85
回程速度		r/min	0.37	0.37	1-2
标准芯棒长度		mm	4500	4500	6000
芯棒油缸行程		mm	320	45	45
液压系统工作压力		mpa	14(140)	14(140)	26.5(265)
油泵	型号	Type	CB-H50C-FL	CB-H50C-FL	63SCY14-1
	压力	mpa	14(140)	14(140)	32(320)
	流量	L/min	73.5	73.5	9.2
电机	型号	Type	Y180L-4	Y180L-4	J03-L-200M-4
	功率	kw	22	22	40
	转速	r/min	1470	1470	1470
外形尺寸长宽高		mm	615024001520	630024001640	985645901660
整机重量		kg	13500	14000	26590
